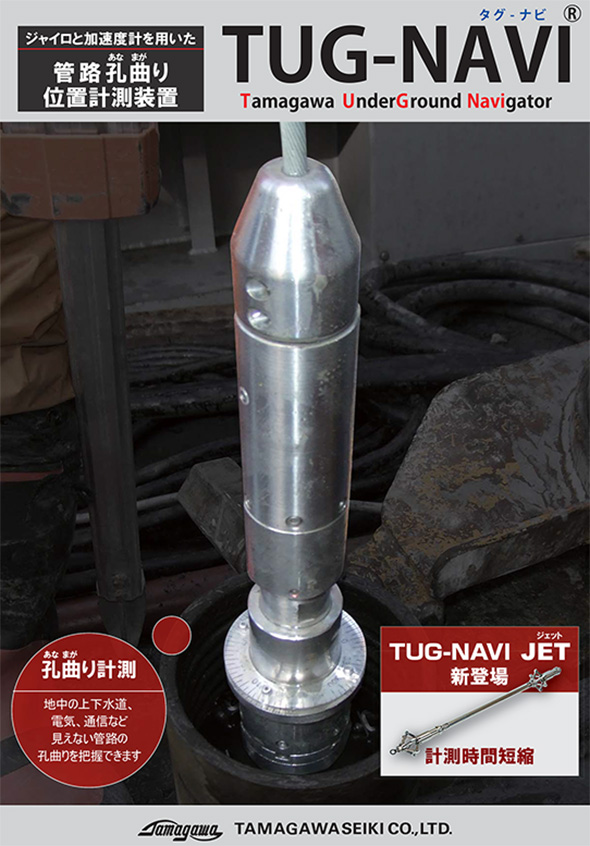

ＴＵＧ－ＮＡＶＩ 　　管路孔曲り計測測定

ＴＵＧ－ＮＡＶＩとは、ジャイロと加速度計を組合わせた『管路孔曲り計測測定』です。

軌跡データ補完記録装置として締固め装置用に応用!
地中に埋設された管路に、先端にセンサが付いたプローブを通すことで、その線形を計測することができ、地上からは見えない管路の孔曲りを正確に把握できます。

管路孔曲り位置計測装置”TUG NAVI”紹介動画

TAG-NAVI JET シリーズ(計測時間短縮) クリック拡大

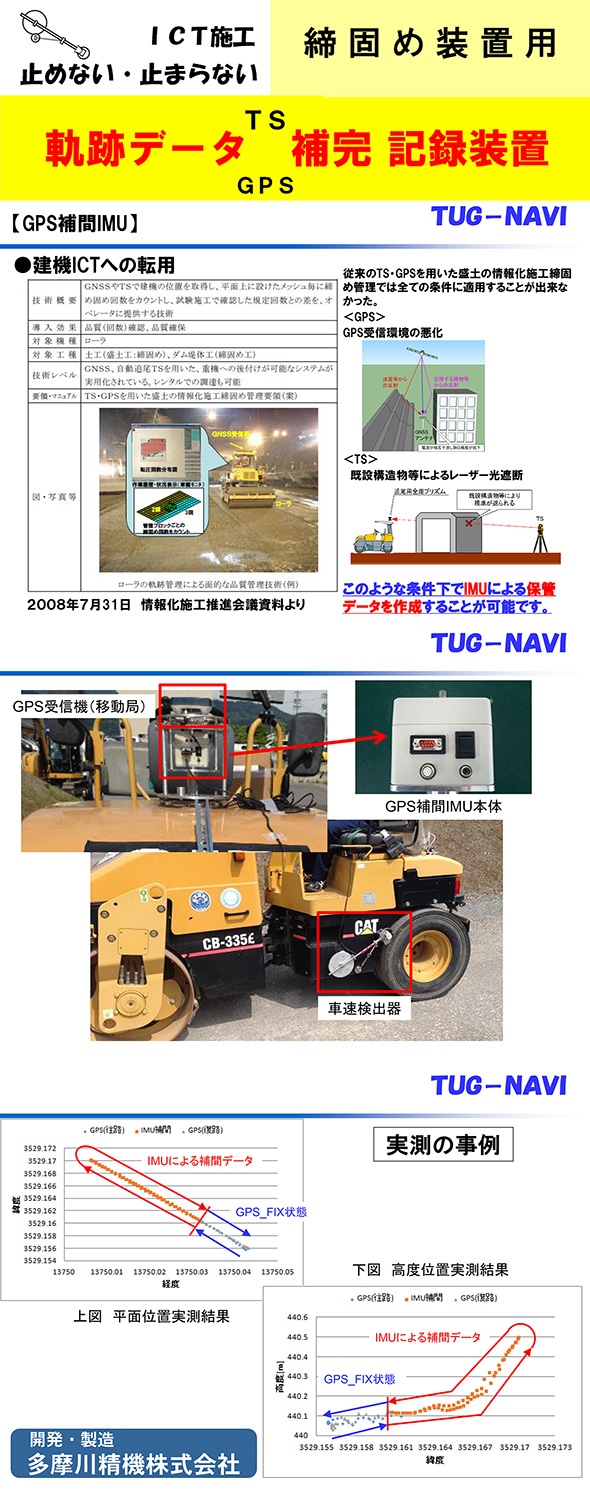

クリック拡大　締固め装置用　TS GPS 軌跡データ補完記録装置

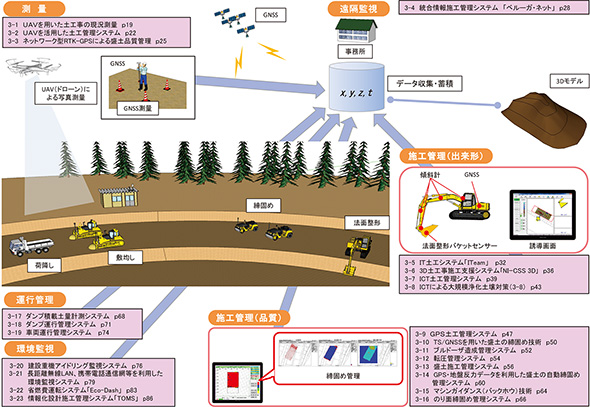

クリック拡大　締固めの図

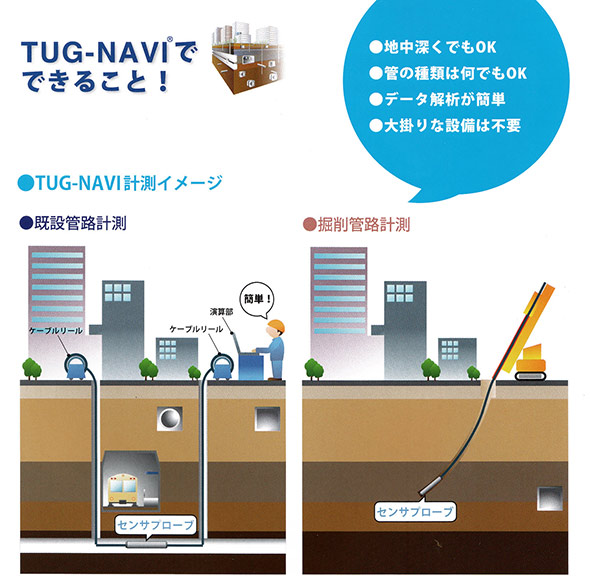

クリック拡大　 TAG-NAVIでできること!



		１台で、縦孔／横孔計測／縦横複合計測に対応
		１秒間に50回のデータサンプリングで高分解能計測が可能
		小口径管(φ30mm)から大口径管まで対応
		磁気センサを使用していないため、鉄管内でも計測可能
		・	計測速度が速い(～lm/s)
		・	センサデータ保存(オフライン処理)により、解析条件を変えた繰り返し解析が可能
		・	平面図、断面図、3D表示が可能


		地盤改良工事等で、掘削管の施工管理
		埋設管（上下水、通信、電力、ガス、農水路等）の敷設状況の調査およびデジタル地図のデータ取得
		地盤沈下や地震等による埋設管路の歪み計測
		埋設管路歪み修復工事後の確認／検証
		新設管路の施工確認／検証

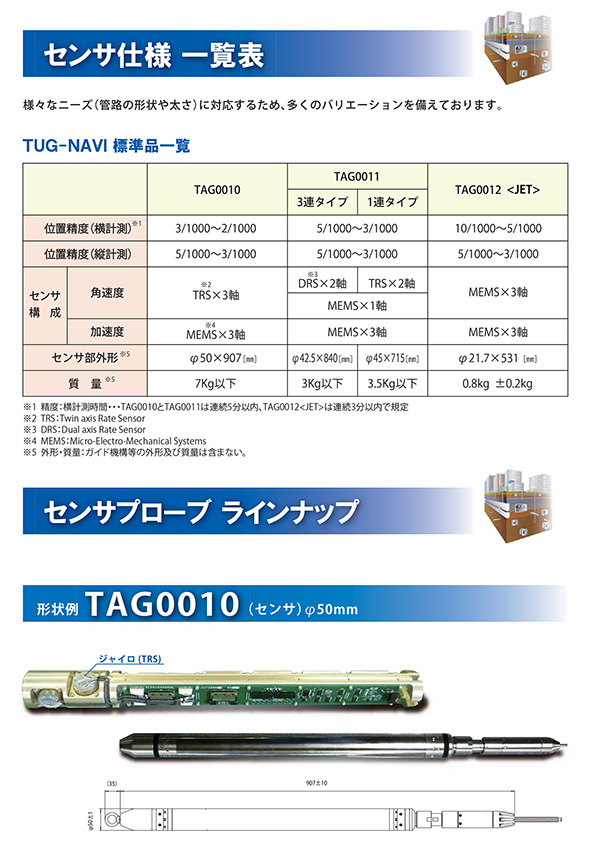

クリック拡大　センサ仕様一覧表

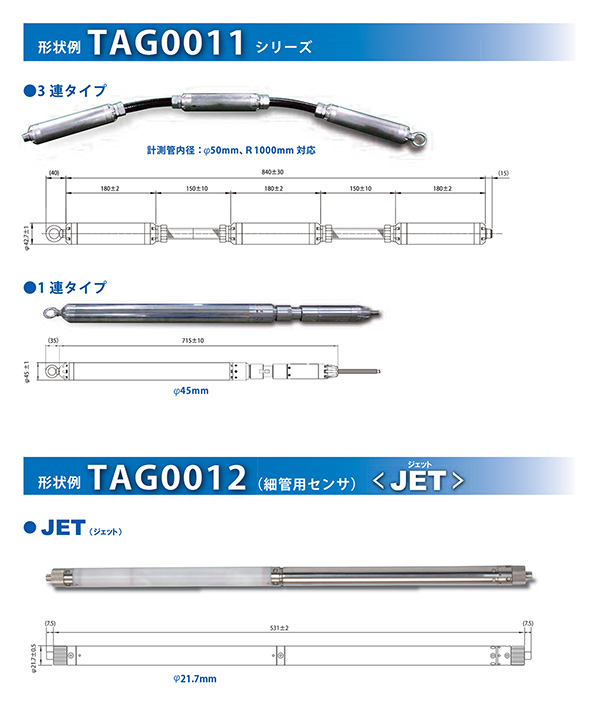

クリック拡大　形状例

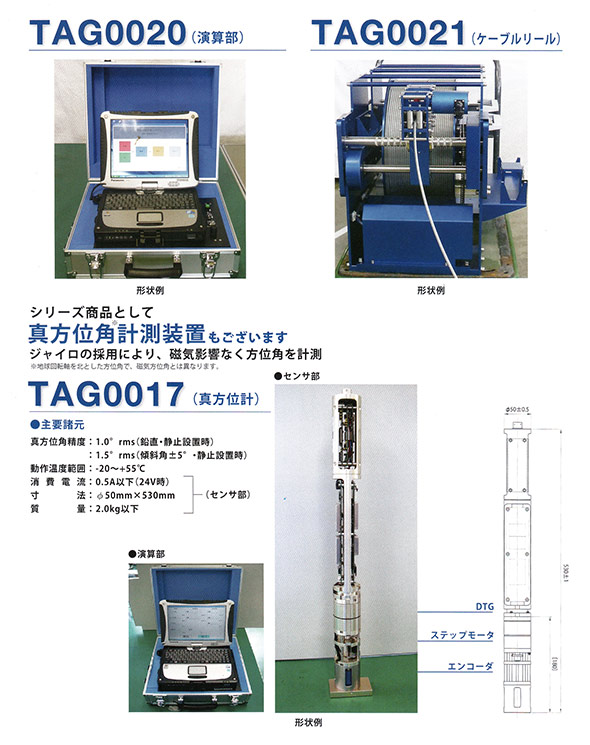

クリック拡大　TAG0020 TAG0021

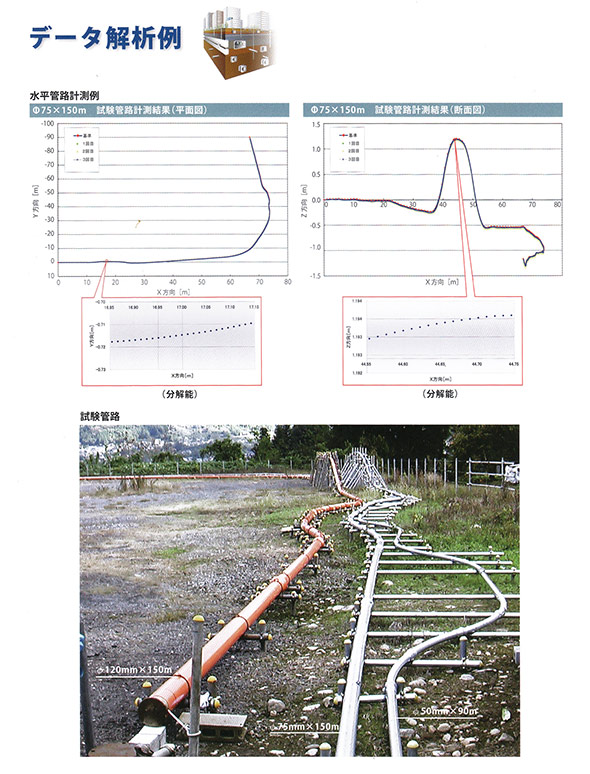

クリック拡大　データ解析例

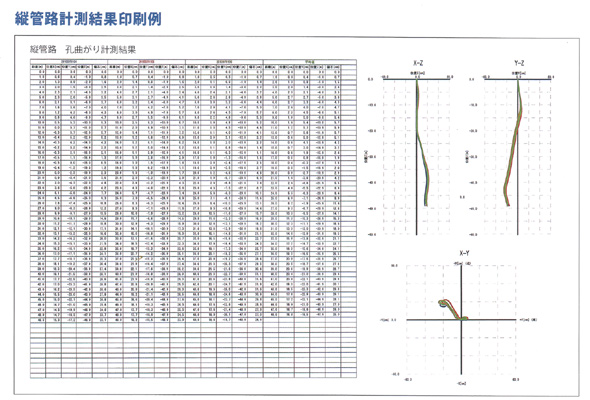

クリック拡大　計測結果
